Baugröße 30 Alu-Profil 30x30 mm

Merkmale

Führungsprofil aus Alu eloxiert, dickwandig bis 6000 mm Länge
Führungsschlitten aus Alu mit Kunststoff Gleitlager
Antriebsspindeln in Edelstahl bis 3000 mm Länge
Formschlüssige Profilabdeckung aus Urethan FDA
Lagerklötze und Deckel aus Alu eloxiert
Schlittenklemmung mit Keilprofil, hohe Klemmkraft
Positioniergenauigkeit +/- 0,2 mm
Anbauteile bis 15 kg

Ausführungen

Spindelantrieb einfach oder als Portal. Für eine selbsthemmende Positionierung geeignet
M10 x 1,5 mm RH/LH

Antriebe

Spindelantrieb einfach

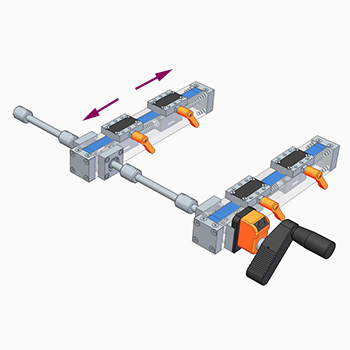

Spindelantrieb Portal
Spindelantrieb Portal

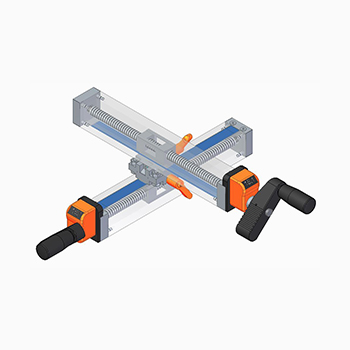

Kreuzschlitten

Anwendungen

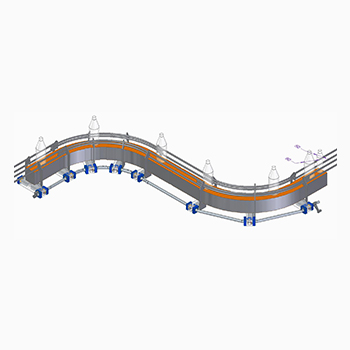

Seitenführung symmetrisch einstellbar an einer Förderanlage

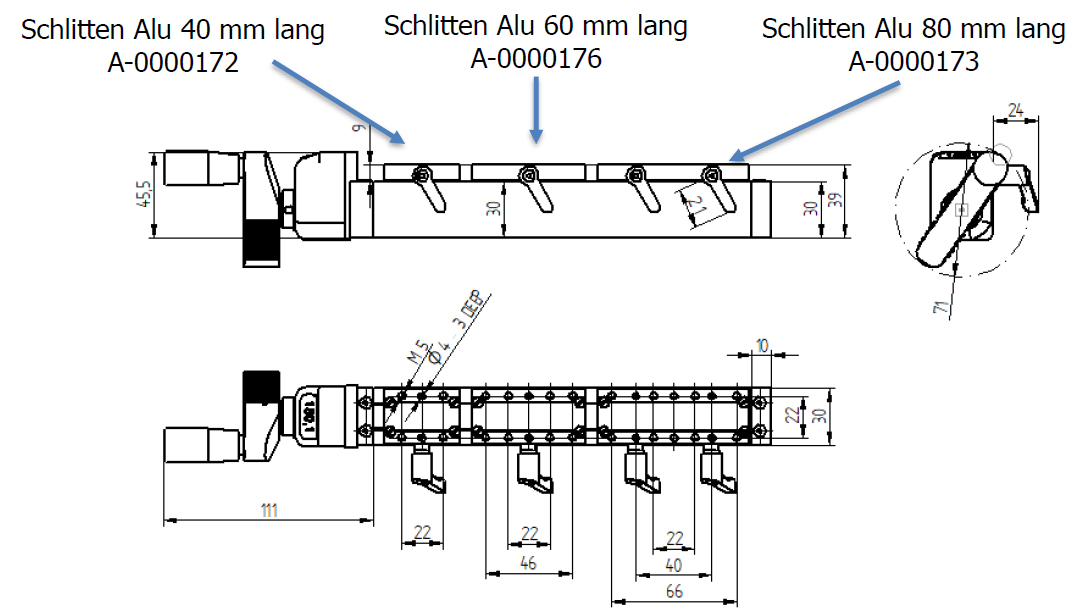

Spindelantrieb

Spindelantrieb einfach oder als Portal. Für eine selbsthemmende Positionierung geeignet.

Baugröße 30	Preis	Aufpreis	Abbildung
Alu Profil 30 Standard	auf Anfrage	auf Anfrage
Gewindespindel M10 x 1,5 mm	auf Anfrage	auf Anfrage
Gewindespindel M10 x 1,5 mm LH	auf Anfrage	auf Anfrage	siehe oben
A-0000184 Schlitten 30, 40 mm lang Alu eloxiert	auf Anfrage
A-0000172 Schlitten 30, 40 mm lang Alu eloxiert mit Klemmung	auf Anfrage
A-0000166 Flanschlager 30 Stirnseite Abdeckbandklemmung Alu eloxiert	auf Anfrage
A-0000177 Digital Anzeige OP3-A Handkurbel Adapterplatte	auf Anfrage
A-0000168 Deckel 30 geschraubt Abdeckbandklemmung	auf Anfrage

Spindelantrieb mit Kegelradgetriebe

Baugröße 30	Preis	Aufpreis	Abbildung
Alu Profil 30 Kegelradantrieb	auf Anfrage	auf Anfrage
Alu Profil 30 Kegelradantrieb Mitte	auf Anfrage	auf Anfrage
Gewindespindel M10 x 1,5 mm	auf Anfrage	auf Anfrage
M10 x 1,5 mm LH	auf Anfrage	auf Anfrage	siehe oben
Antriebswelle Kupplung D = 8 mm	auf Anfrage	auf Anfrage
A-0000183 Kegelradgetriebe 30 Mit 2 Flanschlager	auf Anfrage
A-0000175 Kegelradgetriebe 30 I = 1:1 mit Doppellager	auf Anfrage

Kreuzschlitten

Zubehör

Baugröße 50	Preis/Stück	Aufpreis	Abbildung	STEP
A-0000178 Klemmeinheit 30 Messing VA	auf Anfrage
A-0000177 Digital Anzeige OP3-A Handkurbel Adapterplatte	auf Anfrage
A-0000179 Digital Anzeige OP2-A Handkurbel Adapterplatte	auf Anfrage
Digital Anzeige OP3-A	auf Anfrage
Digital Anzeige OP2-A	auf Anfrage
A-0000171 Abdeckbandklemmung	auf Anfrage
Handkurbel GN 112 D = 8 mm L = 70 mm	auf Anfrage
T-0000341 Adapterplatte 30 Digitalanzeige OP3-A PA12	auf Anfrage
T-0000347 Adapterplatte 30 Digitalanzeige OP2-A PA12	auf Anfrage
A-0000170 Flanschlager 30 doppelt Alu eloxiert	auf Anfrage
A-0000169 Flanschlager 30 Alu eloxiert	auf Anfrage
A-0000166 Flanschlager 30 Stirnseite Abdeckbandklemmung Alu eloxiert	auf Anfrage
A-0000168 Deckel 30 geschraubt Abdeckbandklemmung	auf Anfrage
T-0000180 Kreuzschlitten 30 40 mm lang Alu eloxiert	auf Anfrage
T-0000187 Kreuzschlitten 30 60, 40 mm lang Alu eloxiert	auf Anfrage
T-0000188 Kreuzschlitten 30 60, 60 mm lang Alu eloxiert	auf Anfrage
A-0000185 Schlitten 30 60 mm lang. Alu eloxiert	auf Anfrage
A-0000176 Schlitten 30 60 mm lang. Alu eloxiert, Klemmung	auf Anfrage
A-0000186 Schlitten 30 80 mm lang. Alu eloxiert	auf Anfrage
A-0000173 Schlitten 30 80 mm lang. Alu eloxiert, Klemmung	auf Anfrage

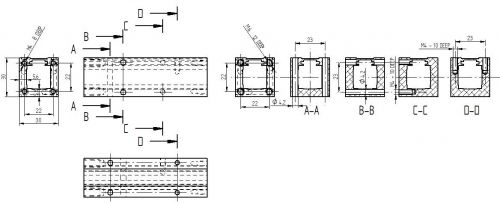

Profil 30 Querschnitt – Beispiele für Befestigungsbohrungen

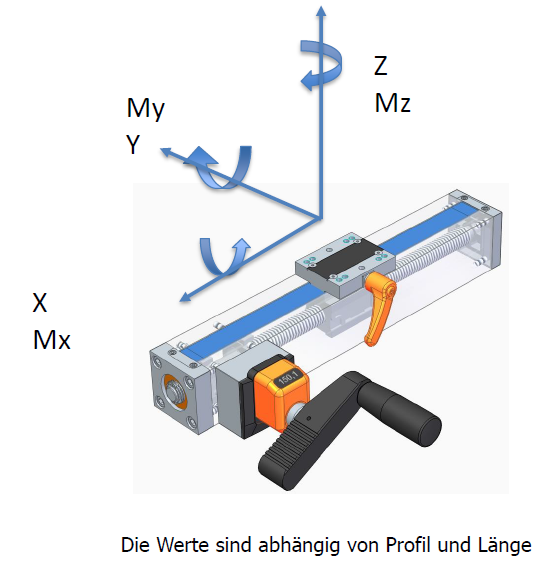

Belastung

Die Berechnungen beziehen sich auf Alu Schlitten und Schlittendeckel. Die Werte sind abhängig von Profil und Länge.

Länge	Kraft in X	Kraft in Y	Kraft in Z (Zug/Druck)
200 mm	170 N	550 N	550 N
500 mm	170 N	400 N	400 N
700 mm	170 N	140 N	140 N
900 mm	150 N	60 N	60 N
1000 mm	120 N	50 N	50 N

Moment in X	Moment in Y	Moment in Z	ly	lz
5 Nm	45 Nm	19 Nm	9,92 cm4	10,06 cm4

Gerne helfen wir ihnen in der Konstruktion und erstellen nach ihrer Skizze ein CAD Modell.
